Solução Original:

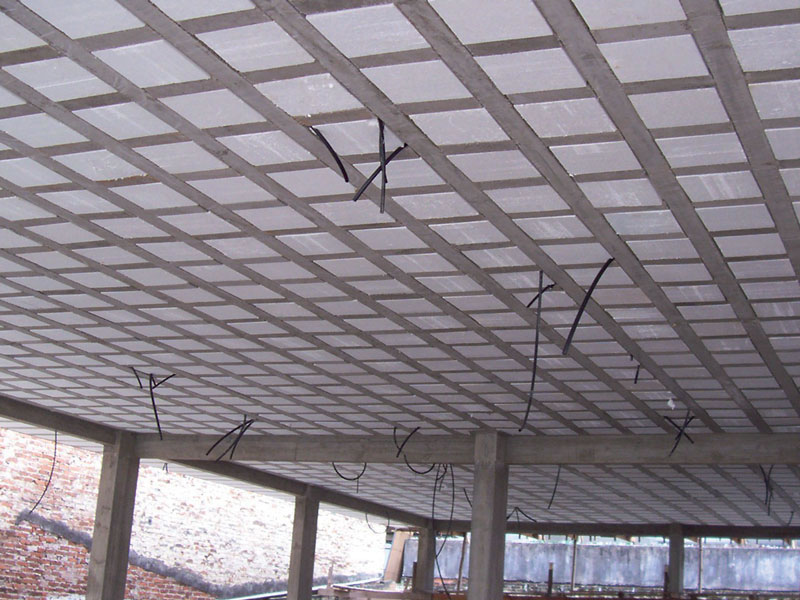

Concreto Armado Convencional - Laje Nervurada Bidirecional H26 (20+6)
Vão de 9,30m – SC 400kgf/m²
Área do Pavimento – 224,55m²
LAJE NERVURADA CONVENCIONAL - H26 (20+6) COM VIGAS ALTAS
MATERIAL + MÃO DE OBRA
| Item | Consumo por | Custo unitário | Total |
|---|---|---|---|
| Concreto | 0,182 m³/m² | 320,00 R$/m³ | 58,24 R$/m² |
| Forma + Cimbramento + Escora + Mão de Obra | 0,00 Kg/m² | 830,00 R$/m² | 151,06 R$/m² |
| Cordoalha CP190-RB | 0,00 Kg/m² | 0,00 R$/kg | 0,00 R$/m² |
| CA50 | 21,59 Kg/m² | 3,00 R$/kg | 64,77 R$/m² |
| Total | 274,07 R$/m² |
Solução Proposta pela Equipe Técnica da Prefor Engenharia:

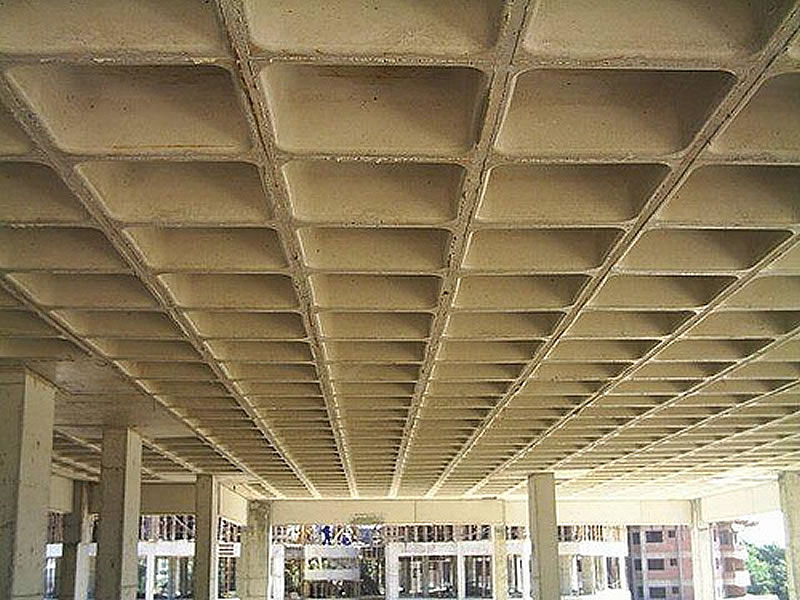

Concreto Protendido - Laje Nervurada Unidirecional H26 (20+6)
Vão de 9,30m – SC 400kgf/m²
Área do Pavimento – 224,55m²
LAJE NERVURADA PROTENDIDA - H26 (20+6) COM VIGAS FAIXA
MATERIAL + MÃO DE OBRA
| Item | Consumo por | Custo unitário | Total |
|---|---|---|---|
| Concreto | 0,157 m³/m² | 320,00 R$/m³ | 50,24 R$/m² |
| Forma + Cimbramento + Escora + Mão de Obra | 0,157 m³/m² | 710,00 R$/m² | 111,47 R$/m² |
| Cordoalha CP190-RB | 1,26 Kg/m² | 10,50 R$/kg | 13,23 R$/m² |
| CA50 | 15,80 Kg/m² | 3,00 R$/kg | 47,40 R$/m² |
| Total | 222,34 R$/m² |
Avaliação
Conclui-se que o uso do sistema com lajes nervuradas protendidas, se torna bastante vantajoso em maiores vãos, pois utiliza menos materiais, gerando uma estrutura mais leve e de menor custo.
Benefícios diretos:
Possibilidade de usar grandes áreas livres
Redução de mão de obra e material na ordem de 18,87% (Economia na ordem de R$11.600,00)
Redução no consumo de concreto em 13,7%
Redução no consumo de vergalhão em 26,8%
Benefícios indiretos:
Bom desempenho acústico e térmico
Redução do peso próprio, gerando menos esforços nas vigas, pilares e fundação
Redução da deformabilidade da estrutura
Rapidez e facilidade na execução
